装置名

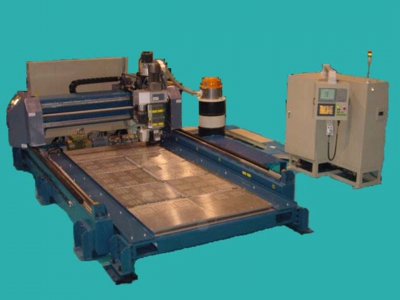

プレート表面加工機
納入先 鋳造メーカー様
納入日・台数 平成 14年 2月⇒1台
仕様 1、装置概要 本装置は、鋳造物用の模様型(鉄板)を作成する装置です。
事前に作成されたCADデータ(NC Gコード)を本装置へ転送し、そのデータに基づき型(鉄板)へ模様を作成していきます。ヘッドは、XYZ軸、厚み検知センサで構成され、鉄板のゆ がみに合わせて掘る深さを自動調整します。

2、装置外形 本体:幅5,124  奥行き3,563  高さ1,344  重量7t
3、適用ワーク 鉄板厚み:5mm~10mm
適用幅  :(290 × 220) ~ (3,000 × 1,500)

4、処理速度 XYZ軸速度 840mm/秒
5、ユーティリティ 電源:3相AC200V  消費電力:30kVA
空圧:0.4~0.7MPa(4~7kgf/c㎡)
負圧:55kPa
6、オプション
