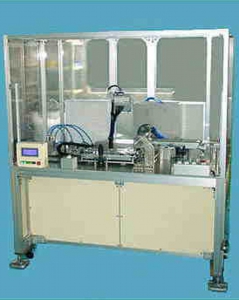

㊧全体の写真/㊤横行部/㊦貼り付け前

装置名
テープ貼り付け機
納入先 電子部品製造メーカー様
納入日・台数 平成14年5月⇒1台
仕様 1、装置概要
本装置はアルミ部材に両面テープを高精度で貼り付ける装置です。
貼り付けは2本同時に貼り付けます。部材と両面テープを作業者がセットし、両面テー
プの離型紙を剥離した後、スタートボタンを押すことによって貼り付け処理を行います。
貼り付け精度:XY各±0.3mm
2、装置外形 本体:幅1600  奥行き700  高さ1800  重量700㎏
3、適用ワーク
部材:250~400mm
※段取り替えにて機種変更できます。
両面テープ:上記製品に対応する両面テープ
4、処理速度
貼り付け時間:15秒/本
2本同時貼り付け(ワーク脱着時間は含みません)
5、ユーティリティ 3相 200V 30A (設備用) ・ 単相 100V 10A (回路用)エアー : 4.0㎏/c㎡真空源 : リングブロアー(装置付属)
6、オプション
