装置名

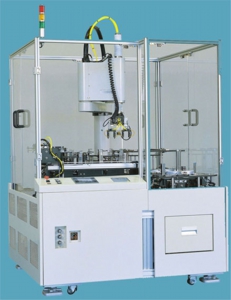

液晶表示パネル検査装置
納入先 液晶製造メーカー様
納入日・台数 平成9年10月⇒2台
平成12年5月⇒1台
平成13年7月⇒1台
仕様 1、装置概要 本装置は、ハードトレイ(12個~16個入り)よりLCDパネルを取り出し、検 査ステーションでの結果を元に良品と不良品とに仕分けます。
良品はソフトトレイへ、不良品はNGトレイへ収納する装置です。
2、装置外形 本体:幅1,200 奥行き1,250 高さ1,700 重量1,000㎏
3、適用ワーク ①25.0×71.5×t4.7
②25.0×71.5×t4.9
③28.2×105.0×t4.9
④38.0×104.0×t4.7
※上記4種類を含め、最大10種類まで取り扱い可能です。
4、処理速度 10秒以下/パネル(測定時間:約3秒)
5、ユーティリティ 電源 単相200/100 60Hz
6、オプション クラス 10,000(0.5μm)
